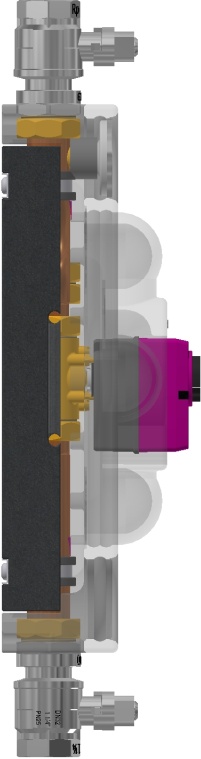

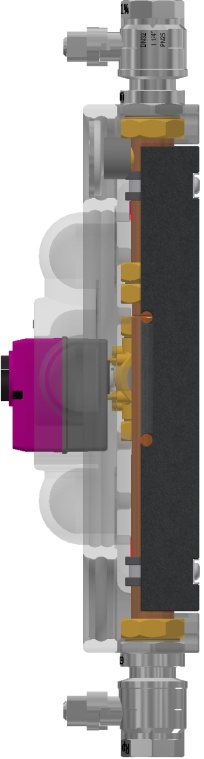

2valSYS DN25s 2x2 VL

Art.-Nr. 001 340 Verteiler-Produkte
Zur Steuerung eines gemischten Hochtemperaturkreises mittels hocheffizientem Betrieb einer Systemtrennung über Durchflusssteuerung, dessen Rücklauf von einer rendeMIX Wärmeverteilung hocheffizient genutzt wird

Benötigtes Zubehör



ST DN25s AD200 P40 L 5

001068


ST DN25s AD200 P40 L

001066

Empfohlenes Zubehör



Schl KuH DN32-50-Set

996167


ISO KuH DN32 G1½(i)xRp1¼

996086

Weitere Informationen?

Weitere Fragen?

Techn. Support kontaktieren


Produktvariante konfigurieren

Nennweite

DN25s

Leistungsklasse

Drosselkreis (HT) für ST bauseits:
Kvs = 16,3 • V'max[100mbar] = 5,2m³/h
Q'max[20K] = 121kW • Q'max[10K] = 60kW

Fließrichtung Erzeuger

Fließrichtung Erzeuger Links

Pumpenflansch

Produktdokumentation

Montageanleitungen

Montageanleitung: Nur für Fachpartner.
Bitte melden Sie sich an oder registrieren Sie sich

Stellantrieb Dreiwegemischer: Nur für Fachpartner.
Bitte melden Sie sich an oder registrieren Sie sich

Ersatzteilzeichnung

Ersatzteilzeichnung: Nur für Fachpartner.
Bitte melden Sie sich an oder registrieren Sie sich

Datenblatt

001340_DBL_2022-01-30.pdf

Ausschreibungstext

Baunach Artikel-Stammdaten Version: 22.11.23

BAFA-Förderungsmöglichkeit im Rahmen der Heizungsoptimierung durch hydraulischen Abgleich und Einbau separater Steuerungstechnik

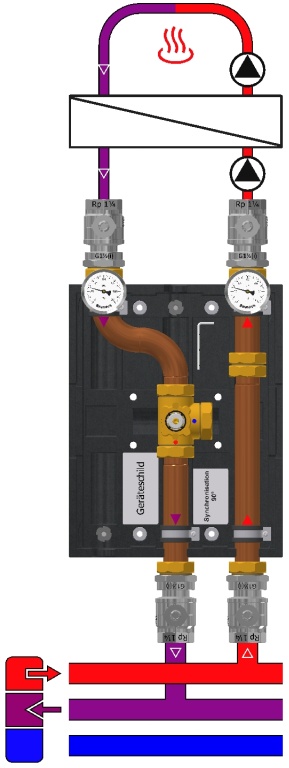

rendeMIX 2-Wege-Drosselhahn DN32×G1½(a) Ms58, Küken und Deckel Ms58

Zur Steuerung eines gemischten Hochtemperaturkreises mittels hocheffizientem Betrieb einer Systemtrennung über Durchflusssteuerung, dessen Rücklauf von einer rendeMIX Wärmeverteilung hocheffizient genutzt wird

Stellantrieb EMS 90-3P, 230V~ 50Hz 3,5VA 3-Punkt-Signal, 5Nm (240h), 90°, 70s, Adapter grau

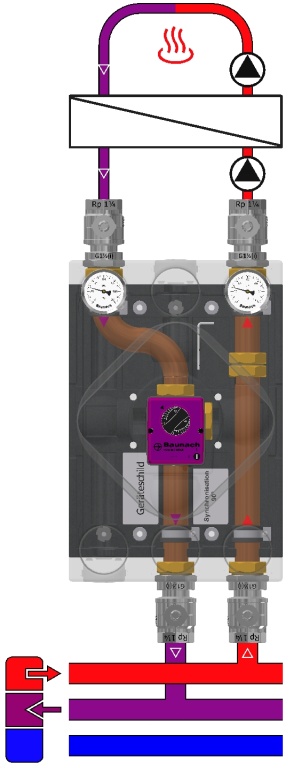

Ungemischte Verteilerbaugruppe mit 2 Anschlüssen zur Wärmequelle, CuØ35×1, Rohrabstand zur Wärmequelle (Verteiler) 100mm, Rohrabstand zum 100mm, DN32×G1½(a) flach

1 integrierte Schwerkraftbremse/Rückflußverhinderer, Dp10mbar

Drosselkreis (HT) für Systemtrennung bauseits: Kvs = 16,3 • V'max[100mbar] = 5,2m³/h • Q'max[20K] = 121kW • Q'max[10K] = 60kW • Leckrate < 0,1%

2 Thermometer 0-120°C, Ø63mm, Löthülsen Ms58

4 Kugelhahnverschraubungen, Durchgang DN32, PN25, G1½(i)×Rp1¼ flachdichtend, Stopfbuchse, Spindel mit 4-Kant Antrieb SW25

Isolierformschale EPP 40g/l, schwarz, 300×450mm, Schnellmontagesatz

Ohne Pumpenflansche

Baugruppe beinhaltet KEIN Pumpenausgleichsstück - PAS L180 (T.-Nr.: 001 338)

Baugruppe enthält keine Pumpe

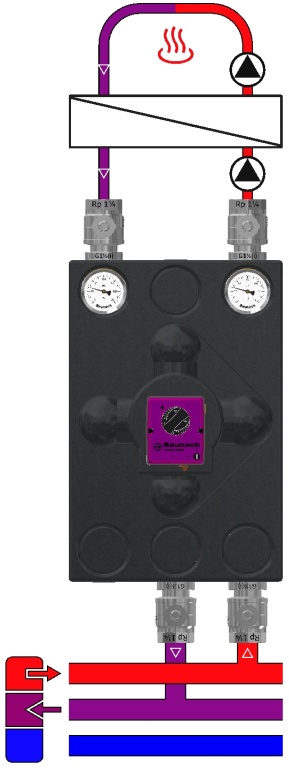

Modell DN 25 - Verteilerbaugruppe für Verteileranschluss von LINKS, PN 10bar, Tmax 120°C

ACHTUNG: NICHT OHNE SYSTEMTRENNUNG VERWENDBAR!

Leistungsdaten

Drosselkreis (HT) für Systemtrennung bauseits: Kvs = 16,3 • V'max[100mbar] = 5,2m³/h • Q'max[20K] = 121kW • Q'max[10K] = 60kW • Leckrate < 0,1%
