sBOX DN25s 2x2 VR

Art.-Nr. 001 221 Verteiler-Produkte

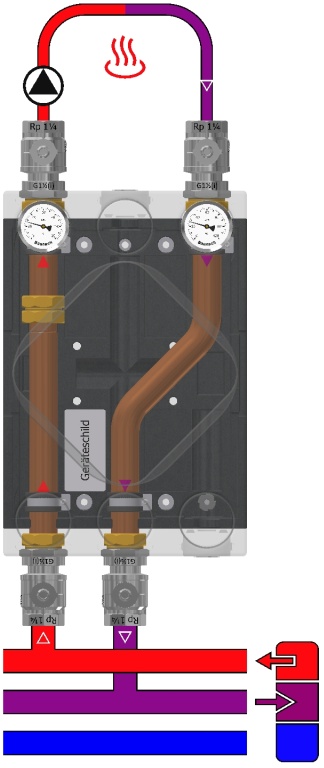

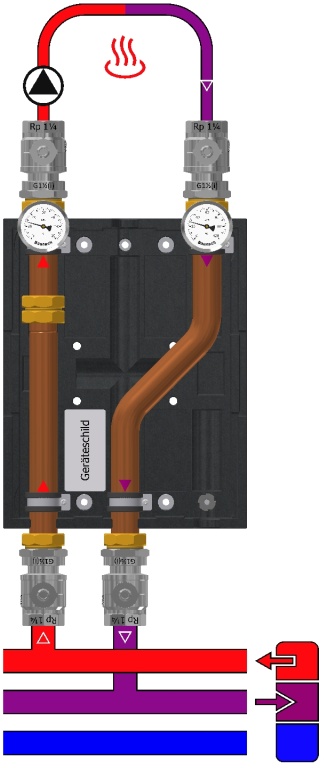

Zum Anschluss eines ungemischten Hochtemperaturkreises in Verbindung mit einer hocheffizienten rendeMIX Wärmeverteilung (Zwei- oder Drei-Kammer-Verteiler)

Empfohlenes Zubehör



Schl KuH DN32-50-Set

996167


ISO KuH DN32 G1½(i)xRp1¼

996086

Weitere Informationen?

Weitere Fragen?

Techn. Support kontaktieren


Produktvariante konfigurieren

Nennweite

DN25s

Leistungsklasse

Direktheizkreis (HT):
Kvs = 19,9 • V'max[100mbar] = 6,3m³/h
Q'max[20K] = 147kW • Q'max[10K] = 73kW

Fließrichtung Erzeuger

Fließrichtung Erzeuger Rechts

Pumpenflansch

Produktdokumentation

Montageanleitungen

Montageanleitung: Nur für Fachpartner.
Bitte melden Sie sich an oder registrieren Sie sich

Ersatzteilzeichnung

Ersatzteilzeichnung: Nur für Fachpartner.
Bitte melden Sie sich an oder registrieren Sie sich

Datenblatt

001221_DBL_2018-05-26.pdf

Ausschreibungstext

Baunach Artikel-Stammdaten Version: 22.11.23

BAFA-Förderungsmöglichkeit im Rahmen der Heizungsoptimierung durch hydraulischen Abgleich und Einbau separater Steuerungstechnik

rendeMIX geschlossene Verteilerbaugruppe ohne integrierte Weiche

Zum Anschluss eines ungemischten Hochtemperaturkreises in Verbindung mit einer hocheffizienten rendeMIX Wärmeverteilung (Zwei- oder Drei-Kammer-Verteiler)

Ohne Stellantrieb

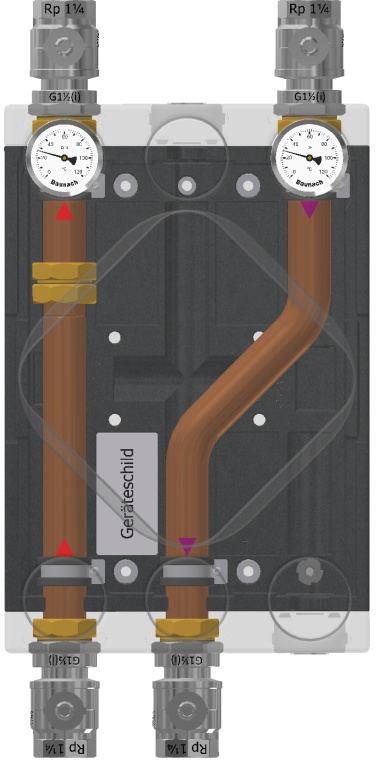

Ungemischte Verteilerbaugruppe mit 2 Anschlüssen zur Wärmequelle, CuØ35×1, Rohrabstand zur Wärmequelle (Verteiler) 100mm, Rohrabstand zum 100mm, DN32×G1½(a) flach

1 integrierte Schwerkraftbremse/Rückflußverhinderer, Dp10mbar

Direktheizkreis (HT): Kvs = 19,9 • V'max[100mbar] = 6,3m³/h • Q'max[20K] = 147kW • Q'max[10K] = 73kW

2 Thermometer 0-120°C, Ø63mm, Löthülsen Ms58

4 Kugelhahnverschraubungen, Durchgang DN32, PN25, G1½(i)×Rp1¼ flachdichtend, Stopfbuchse, Spindel mit 4-Kant Antrieb SW25

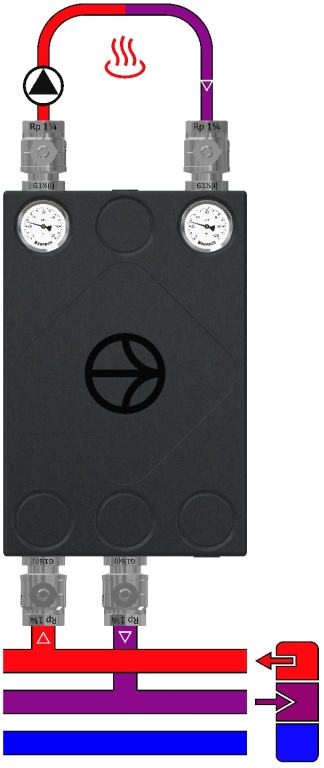

Isolierformschale EPP 40g/l, schwarz, 300×450mm, Schnellmontagesatz

Ohne Pumpenflansche

Baugruppe beinhaltet KEIN Pumpenausgleichsstück - PAS L180 (T.-Nr.: 001 338)

Baugruppe enthält keine Pumpe

Modell DN 25 - Verteilerbaugruppe für Verteileranschluss von RECHTS, PN 10bar, Tmax 120°C

Leistungsdaten

Direktheizkreis (HT): Kvs = 19,9 • V'max[100mbar] = 6,3m³/h • Q'max[20K] = 147kW • Q'max[10K] = 73kW
