WLFbox DN25s 2x3 VR 1





						Артикул 001 371
						Продукти для дистриб'юторів

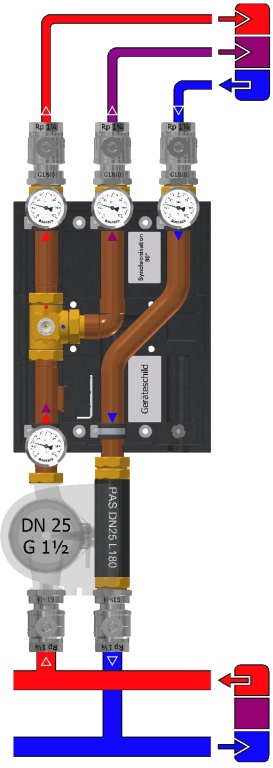

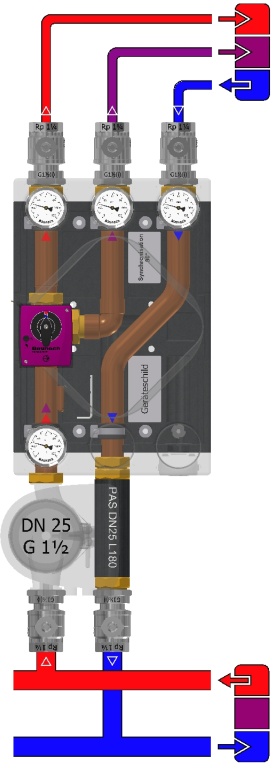

						Для високоефективного двозонного заряджання буферної ємності з пріоритетним приготуванням гарячої води теплогенератором з мінімальною температурою відпуску БЕЗ компенсації об'єму води (гідравлічний сепаратор) через контур NT від буферної ємності до колектора.










Рекомендовані аксесуари
















Комплект Schl KuH DN32-50

												996167





















ISO KuH DN32 G1½(i)xRp1¼

												996086



















Додаткова інформація?







Ще питання?

								Зверніться до технічної підтримки





























Налаштувати варіант продукту
















Номінальна ширина
















											DN25




































Клас потужності






										Схема виробника (HT):
Kvs = 13,6 • V'max[250 мбар] = 6,8 м³/год
Q'max[20K] = 158кВт • Q'max[10K] = 79кВт














Виробник напрямку потоку






												Напрямок потоку Виробник Лівий






												Напрямок потоку Виробник Праворуч


































Фланець насоса
























											на потоці теплогенератора (1)




























Документація на продукцію











								Привід триходового змішувача: Тільки для спеціалізованих партнерів.
 Будь ласка. доповідь Ви можете звернутися або реєстр Ти





Креслення запасних частин



								Креслення запасних частин: Тільки для спеціалізованих партнерів.
 Будь ласка. доповідь Ви можете звернутися або реєстр Ти




Технічний паспорт


001371_DBL_2021-04-01.pdf



GAEB


001371.D81














Текст тендерної пропозиції




							Основні дані статті Baunach Версія: 19.11.24

Можливість фінансування BAFA в рамках оптимізації системи опалення шляхом гідравлічного балансування та встановлення роздільного регулювання

Перемикач rendeMIX з 3-ходовим перемикачем DN32×G1½(a) Ms58, заглушка і кришка Ms58

Для високоефективного двозонного заряджання буферної ємності з пріоритетним приготуванням гарячої води теплогенератором з мінімальною температурою відпуску БЕЗ компенсації об'єму води (гідравлічний сепаратор) через контур NT від буферної ємності до колектора.

Привід EMS 90-2P, 230В ~ 50Гц, 2,3ВА, 2-точковий сигнал, 6Нм (240год), 90°, 60с, ліве закриття, сірий адаптер

Перехідний модуль з 2 підключеннями до колектора і 3 підключеннями до буферної ємності, CuØ35×1, відстань між трубами до колектора 100 мм, відстань між трубами до буферної ємності 100 мм, DN32×G1½(a) плоский

1 вбудований запобіжник зворотного потоку, Dp10 мбар та 1 вбудований регулятор перепаду тиску зворотного потоку, Dp50-70 мбар

Контур генератора (HT): Kvs = 13.6 • V'max[250mbar] = 6.8m³/h • Q'max[20K] = 158kW • Q'max[10K] = 79kW • Швидкість витоку < 0,1%

4 термометри 0-120°C, Ø63мм, паяльні гільзи Ms58

5 Гвинтові з'єднання кульового крана, прохід DN32, PN25, G1½(i)×Rp1¼ з плоским ущільненням, сальникова набивка, шпиндель з квадратним приводом SW25

Ізоляційна формована оболонка EPP 40 г/л, чорна, 300×450мм, комплект для швидкого монтажу

З фланцем насоса G1½(i) для насоса DN25 на потоці теплогенератора колектора (1)

У комплект входить ОДИН зрівнювач насоса - PAS L180 - з гвинтовими з'єднаннями G1½(a)×G1½(i) для зрівнювання насоса DN25, довжина 180 мм, ізольований (номер за каталогом: 001 338).

Збірка не містить насоса

Модель DN 25 - Колекторний вузол для підключення колектора справа, PN 10 бар, Tmax 120°C





Показники ефективності



									Контур генератора (HT): Kvs = 13.6 • V'max[250mbar] = 6.8m³/h • Q'max[20K] = 158kW • Q'max[10K] = 79kW • Швидкість витоку < 0,1%







































										Баунах
