Dane podstawowe artykułów Baunach Wersja: 19.11.24

Możliwość dofinansowania BAFA w ramach optymalizacji systemu grzewczego poprzez równoważenie hydrauliczne i instalację oddzielnej techniki regulacyjnej

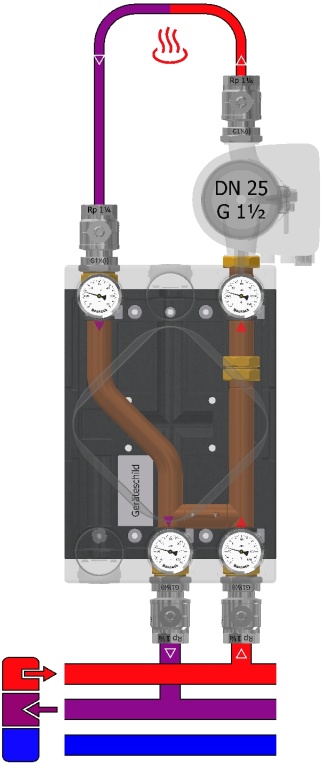

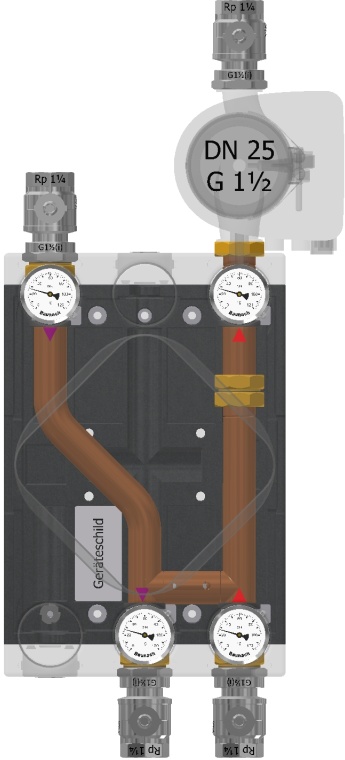

Otwarty moduł rozdzielacza rendeMIX ze zintegrowanym przełącznikiem

Do podłączenia niemieszanego obiegu wysokotemperaturowego z dodatkowym separatorem hydraulicznym w celu utrzymania minimalnej cyrkulacji w wytwornicy ciepła w połączeniu z wysokowydajnym systemem dystrybucji ciepła rendeMIX (rozdzielacz dwu- lub trzykomorowy).

Bez siłownika

Zespół rozdzielacza niemieszanego z 2 przyłączami do źródła ciepła, CuØ35×1, rozstaw rur do źródła ciepła (rozdzielacza) 100 mm, rozstaw rur do rozdzielacza 100 mm, DN32×G1½(a) płaski

2 zintegrowane hamulce grawitacyjne / zawór zwrotny, Dp10mbar

4 termometry 0-120°C, Ø63mm, tuleje lutownicze Ms58

4 połączenia śrubowe zaworu kulowego, przelot DN32, PN25, uszczelnienie płaskie G1½(i)×Rp1¼, dławnica, wrzeciono z napędem kwadratowym SW25

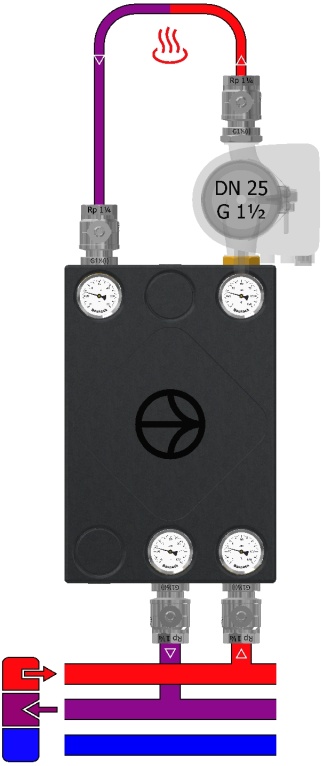

Izolacyjna taca formowana EPP 40g/l, czarna, 300×450mm, zestaw do szybkiego montażu

Z kołnierzem pompy G1½(i) dla pompy DN25 przy przepływie niemieszanego obiegu grzewczego (3)

Zespół NIE obejmuje kompensatora pompy - PAS L180 (nr części: 001 338)

Zespół nie zawiera pompy

Model DN 25 - Zespół rozdzielacza do podłączenia rozdzielacza z LEWEJ strony, PN 10bar, Tmax 120°C
