ST DN25 AD100 P40 RL 5

N° d'art. 001 039 Accessoires

Compatible avec les produits rJET / rSYS 3x4 L, 3x4+ L et 2x4+ L en version légère (les versions fortes nécessitent la référence 001 139 - ST DN25s AD100 P60 RL 5)

Plus d'informations ?

S'il vous plaît signaler vous adresser à
ou s'inscrire vous vous

D'autres questions ?

Contacter le support technique

Configurer une variante de produit

Diamètre nominal

DN25

DN25s

Classe de performance

Kvs = 7,9
V'max[100mbar] = 2,5m³/h
Q'max = 29kW [10K] = 58kW[20K]

Kvs = 9,1
V'max[100mbar] = 2,9m³/h
Q'max = 33kW [10K] = 67kW[20K]

Sens de l'écoulement

Sens d'écoulement à gauche

Sens d'écoulement à droite

Bride de pompe

sans (0)

au départ du circuit de mélange (5)

Documentation produit

Plan des pièces de rechange

Plan des pièces de rechange : Réservé aux partenaires spécialisés.
S'il vous plaît signaler contactez-nous ou s'inscrire vous vous

Fiche technique

001039_DBL_2023-01-27.pdf

GAEB

001039.D81

Texte de l'appel d'offres

Données de base des articles Baunach Version : 10.05.24

Possibilité de subvention BAFA dans le cadre de l'optimisation du chauffage par un équilibrage hydraulique et l'installation d'une technique de commande séparée

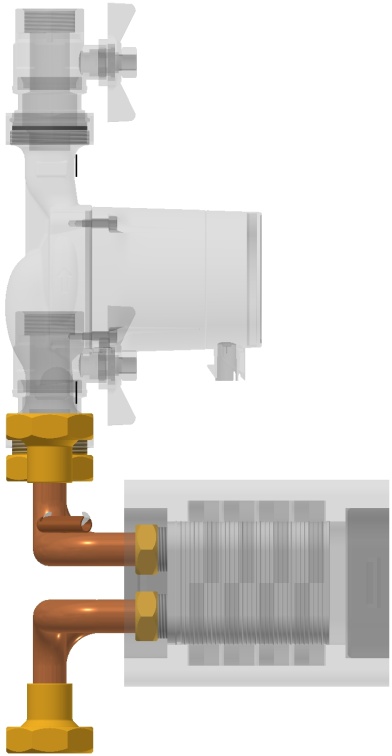

Anbausatz Systemtrennung DN25 leichte Ausführung komplett,

Compatible avec les produits rJET / rSYS 3x4 L, 3x4+ L et 2x4+ L en version légère (les versions fortes nécessitent la référence 001 139 - ST DN25s AD100 P60 RL 5)

bestehend aus: Wärmetauscher mit 40 Platten, Isolierformschale und Rohrsatz Ø22×100mm Rohrabstand, Verschraubungen G1½(i)×G¾(i) flachdichtend

mit Pumpenflansch G1½(i) für Pumpe DN25 im Mischkreisvorlauf (5')

Mit Fühlerhülse im Sekundärkreis-Vorlauf (5)

Kvs = 7,9 • V'max[100mbar] = 2,5m³/h • Q'max[10K] =29kW

PN 10bar, Tmax 120°C

Baugruppe beinhaltet KEIN Pumpenausgleichsstück - PAS 180 - Art.-Nr.: 001 338

Données de performance
