Datos maestros de artículos Baunach Versión: 19.11.24

Oportunidad de financiación de BAFA como parte de la optimización del sistema de calefacción mediante el equilibrio hidráulico y la instalación de tecnología de control independiente

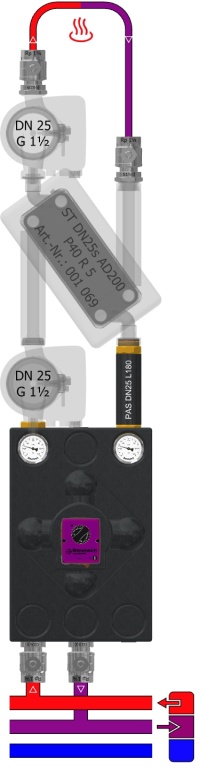

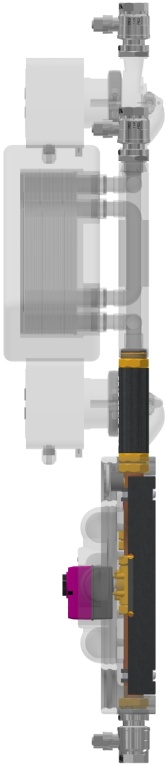

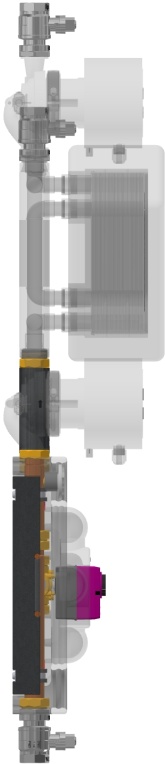

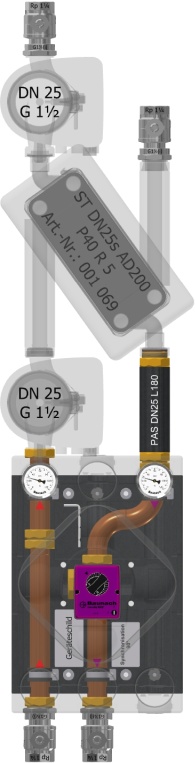

rendeMIX Válvula de mariposa de 2 vías DN32×G1½(a) Ms58, tapón y tapa Ms58

Para controlar un circuito mixto de alta temperatura mediante el funcionamiento altamente eficiente de un sistema de separación a través del control de flujo, cuyo flujo de retorno es utilizado de forma altamente eficiente por un sistema de distribución de calor rendeMIX.

Actuador EMS 90-3P, 230V~ 50Hz 3,5VA señal 3 puntos, 5Nm (240h), 90°, 70s, adaptador gris

Conjunto de colector sin mezclar con 2 conexiones a la fuente de calor, CuØ35×1, distancia de la tubería a la fuente de calor (colector) 100 mm, distancia de la tubería a la fuente de calor 100 mm, DN32×G1½(a) plana.

1 freno de gravedad/evitador de reflujo integrado, Dp10mbar

Circuito de mariposa (HT) con VST DN25s: Kvs = 10,2 • V'max[100mbar] = 3,2m³/h • Q'max[20K] = 74kW • Q'max[10K] = 37kW • Tasa de fuga < 0,1%

2 Termómetros 0-120°C, Ø63mm, manguitos de soldadura Ms58

4 uniones roscadas de válvula de bola, paso DN32, PN25, G1½(i)×Rp1¼ junta plana, prensaestopas, husillo con accionamiento cuadrado SW25

Bandeja moldeada aislante EPP 40g/l, negra, 300×450mm, kit de montaje rápido

Con brida de bomba G1½(i) para bomba DN25 en el circuito de calefacción sin mezclar caudal (3)

El conjunto incluye UN ecualizador de bomba - PAS L180 - con conexiones roscadas G1½(a)×G1½(i) para ecualizar una bomba DN25, longitud 180mm, aislado (ref.: 001 338)

El conjunto no contiene una bomba

Modelo DN 25 - conjunto de colector para conexión de colector desde RIGHT, PN 10bar, Tmáx 120°C

ATENCIÓN: ¡NO PUEDE UTILIZARSE SIN SEPARACIÓN DEL SISTEMA!
