Ausschreibungstext

BAFA-Förderungsmöglichkeit im Rahmen der Heizungsoptimierung durch hydraulischen Abgleich und Einbau separater Steuerungstechnik

rendeMIX Mehrwege-Mischverteiler mit 3/2-Wege-Tangential-Mischhahn DN25×G1½(a) MsGuss (Adapter rot), Küken und Deckel Ms58

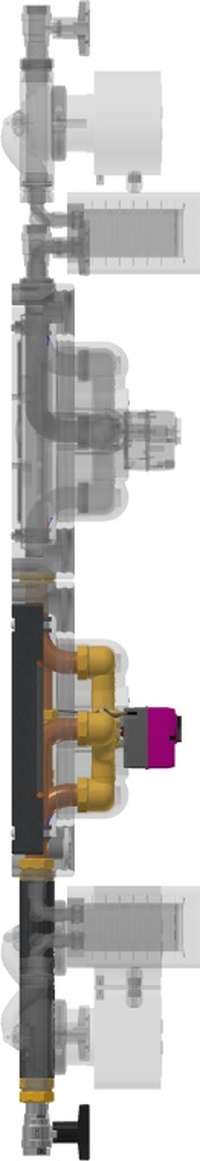

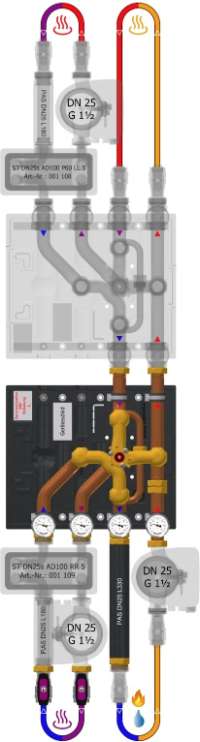

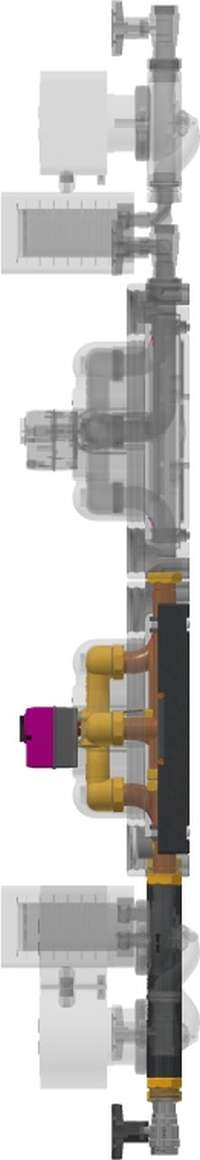

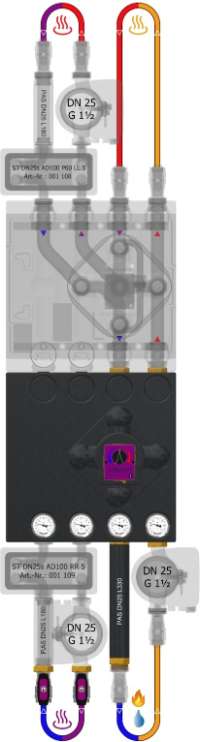

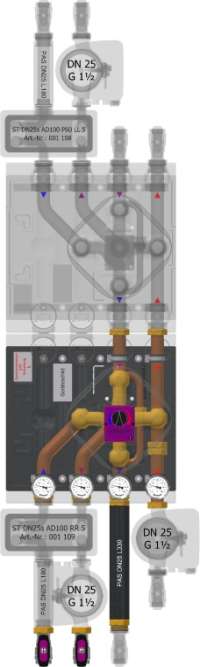

TWIN Baugruppe zur Erweiterung einer rendeMIX 2x4 Baugruppe um einen zusätzlichen Niedertemperatur-Mischkreis mit Rücklaufnutzung des Hochtemperaturkreises und hocheffizientem Betrieb einer Systemtrennung über Durchflusssteuerung aus dem Differenzdruck der Pumpe im Wärmeerzeugerkreis (also ohne zusätzliche Pumpe im Primärkreis der Systemtrennung!)

Stellantrieb EMS 240, 230V~ 50Hz 3,5VA 3-Punkt-Signal, 5Nm (240h), 240°, 93s

Zweikreis-Verteilerbaugruppe mit 2 Anschlüssen zur Wärmequelle und 4 Anschlüssen zu den Wärmesenken, CuØ35×1, DN32×G1½(a) flach, Rohrabstand 100mm

1 integrierter Rückflußverhinderer, Dp10mbar und 1 integrierter Rücklauf-Differenzdruckregler, Dp50-70mbar

Nachgeschaltete Baugruppe (HT): Kvs = 13,9 &#x95; V'max[100mbar] = 4,4m³/h &#x95; Q'max[20K] = 102kW - Zusätzlicher Mischkreis (NT) mit ST DN25s: Kvs = 7,2 &#x95; V'max[100mbar] = 2,3m³/h &#x95; Q'max[10K] = 27kW &#x95; Leckrate < 0,1%

4 Thermometer 0-120°C, Ø63mm, Löthülsen Ms58

2 Kugelhahnverschraubungen, Durchgang DN25s, PN20, G1½(i)×Rp1 flachdichtend, Stopfbuchse, Spindel mit Nylon-T-Griff

Isolierformschale EPP 40g/l, schwarz, 450×450mm, Schnellmontagesatz

Mit Pumpenflansch G1½(i) für Pumpe DN25 am Wärmeerzeugervorlauf (1)

Baugruppe beinhaltet EIN Pumpenausgleichsstück - PAS L180 - mit Verschraubungen G1½(a)×G1½(i) zum Ausgleich einer Pumpe DN25, Länge 180mm, isoliert (T.-Nr.: 001 338)

Baugruppe enthält keine Pumpe

Modell DN 25 - starke Ausführung, PN 10bar, Tmax 120°C

ACHTUNG: NICHT OHNE SYSTEMTRENNUNG VERWENDBAR!

Leistungsdaten
