Ausschreibungstext

BAFA-Förderungsmöglichkeit im Rahmen der Heizungsoptimierung durch hydraulischen Abgleich und Einbau separater Steuerungstechnik

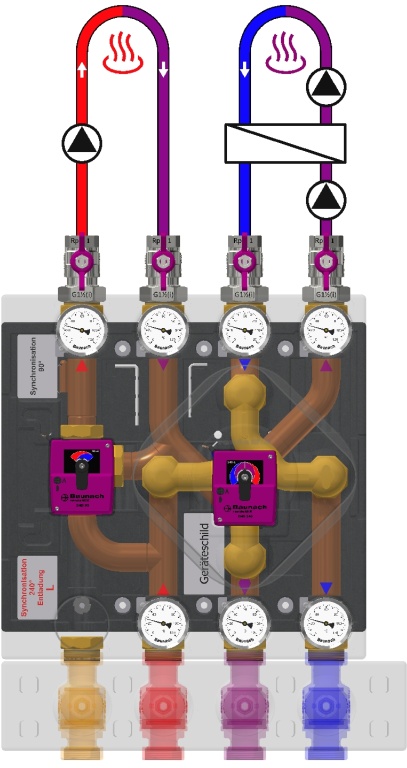

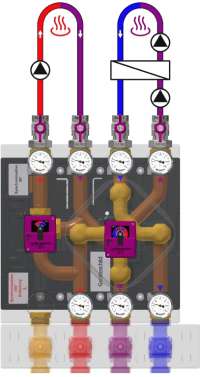

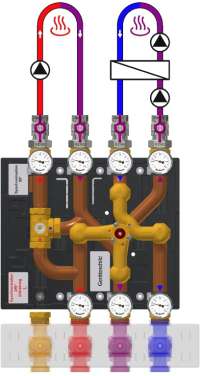

rendeMIX Mehrwege-Mischverteiler mit 3/2-Wege-Tangential-Mischhahn DN25×G1½(a) MsGuss (Adapter rot), Küken und Deckel Ms58

Zur hocheffizienten Zwei-Zonen-Entladung eines rSTOR C Pufferspeichers in einem gemischten Niedertemperaturkreis (2. Mischkreis) mittels hocheffizientem Betrieb einer Systemtrennung über Durchflusssteuerung unter hocheffizienter Nutzung des Rücklaufes eines gemischten Hochtemperaturkreises, Anschluss OBERHALB eines Kugelhahn-Anschluss-Sets(1. Mischkreis),

1. Mischkreis: Stellantrieb EMS 90-3P, 230V~ 50Hz 3,5VA 3-Punkt-Signal, 5Nm (240h), 90°, 70s, Adapter grau. 2. Mischkreis: Stellantrieb EMS 240, 230V~ 50Hz 3,5VA 3-Punkt-Signal, 5Nm (240h), 240°, 93s

Zweikreis-Verteilerbaugruppe mit 3 Anschlüssen zum Wärmeerzeuger (Puffer oder Kessel mit Abgaswärmetauscher), CuØ35×1, Rohrabstand 100mm, DN32×G1½(a) flach

2 integrierte Schwerkraftbremsen/Rückflußverhinderer, Dp10mbar

1. Mischkreis (HT): Kvs = 12,5 &#x95; V'max[100mbar] = 4m³/h &#x95; Q'max[20K] = 93kW &#x95; Leckrate < 0,1% - 2. Mischkreis (NT) für Systemtrennung bauseits: Kvs = 9,4 &#x95; V'max[100mbar] = 3m³/h &#x95; Q'max[10K] = 35kW &#x95; Leckrate < 0,1%

7 Thermometer 0-120°C, Ø63mm, Löthülsen Ms58

4 Kugelhahnverschraubungen, Durchgang DN25, PN32, G1½(i)×Rp1 flachdichtend, Stopfbuchse, Plombierungs-Bohrung, Spindel mit Alu-Flügel-Griff

Isolierformschale EPP 40g/l, schwarz, 450×450mm, Schnellmontagesatz

Ohne Pumpenflansche

Baugruppe beinhaltet KEIN Pumpenausgleichsstück - PAS L180 (T.-Nr.: 001 338)

Mit Blindverschraubung bestehend aus G1½ Überwurfschraube aus Messing und Edelstahlscheibe

Modell DN 25 - leichte Ausführung, PN 10bar, Tmax 120°C

ACHTUNG: NICHT OHNE SYSTEMTRENNUNG VERWENDBAR!
