Основні дані статті Baunach Версія: 19.11.24

Можливість фінансування BAFA в рамках оптимізації системи опалення шляхом гідравлічного балансування та встановлення роздільного регулювання

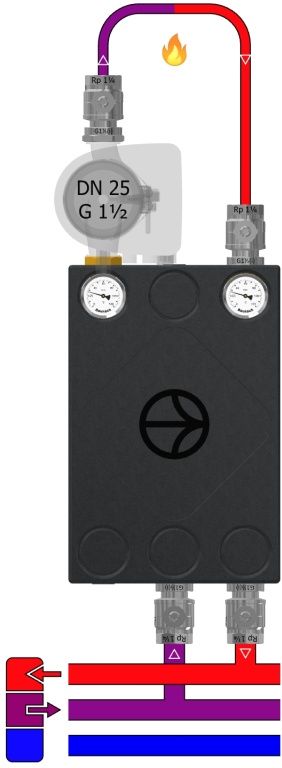

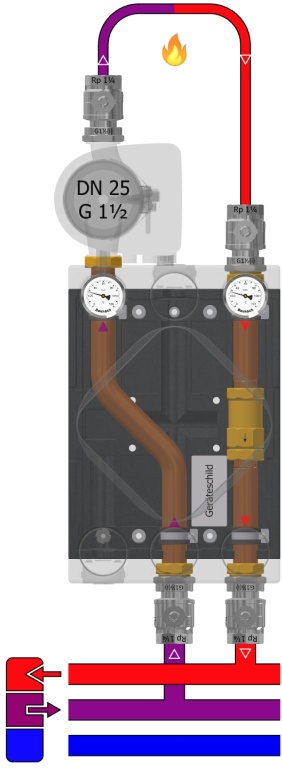

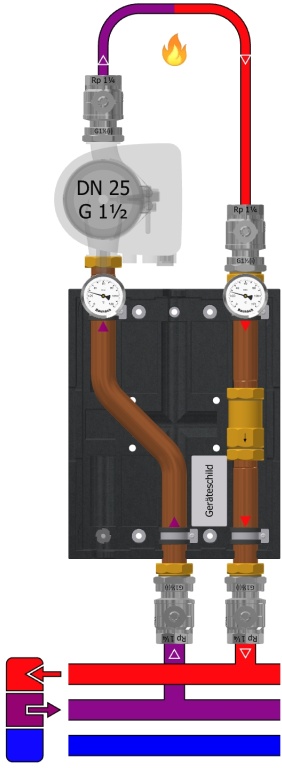

rendeMIX закритий розподільник без вбудованого вимикача

Для підключення теплогенератора в поєднанні з високоефективним теплорозподільником rendeMIX (дво- або трикамерний колектор).

Без приводу

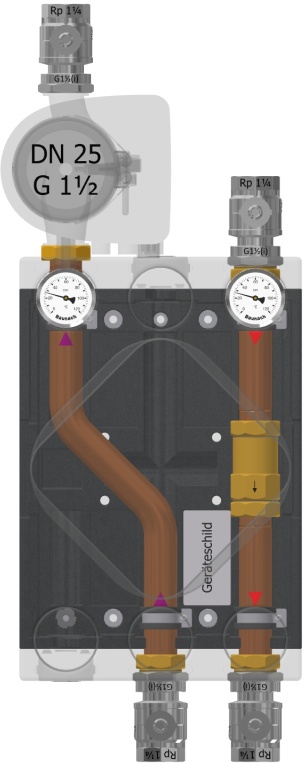

Беззмішувальний зарядний вузол з 2 підключеннями до джерела тепла, CuØ35×1, відстань між трубами до джерела тепла 100 мм, відстань між трубами до контуру 200 мм, DN32×G1½(a) плоский

1 вбудоване гравітаційне гальмо/запобіжник зворотного потоку, Dp10 мбар

Схема генератора: Kvs = 22.6 • V'max[250mbar] = 11.3m³/h • Q'max[20K] = 263kW • Q'max[10K] = 131kW

2 термометри 0-120°C, Ø63мм, паяні гільзи Ms58

4 гвинтових з'єднання кульового крана, прохід DN32, PN25, G1½(i)×Rp1¼ з плоским ущільненням, сальникова набивка, шпиндель з квадратним приводом SW25

Ізоляційна формована оболонка EPP 40 г/л, чорна, 300×450мм, комплект для швидкого монтажу

З фланцем насоса G1½(i) для насоса DN25 на зворотному трубопроводі теплогенератора (3)

У комплект НЕ входить компенсатор насоса - PAS L180 (артикул: 001 338)

Збірка не містить насоса

Модель DN 32 - колектор в зборі для підключення колектора зліва, PN 10 бар, Tmax 120°C
