BAFA-Förderungsmöglichkeit im Rahmen der Heizungsoptimierung durch einen hydraulischen Abgleich und Einbau von Technik zur Volumenstromregelung

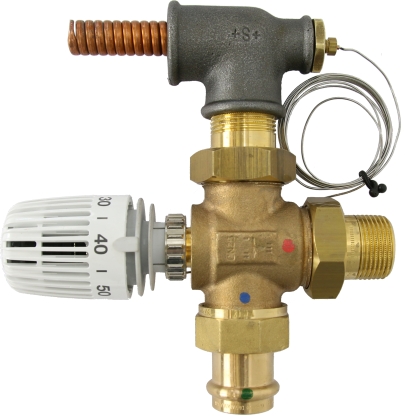

Rücklauf-Temperatur-Verteiler DN25 20-70°C

Zur optimalen Einspeisung an Pufferspeichern in zwei Zonen von Quellen mit schwankenden Temperaturen wie Solar- oder Frischwasser-Modulen.

Thermostatisches Rücklauf-Temperatur-Verteil-Ventil mit einstellbarer Verteil-Temperatur 20-70°C.

Bestehend aus:

1) Dreiwege-Verteil-Ventil, Rotguss, EPDM-Dichtung

DN25, DpN 250mbar, V'maxN 2,3m³/h, Kvs 4,6

G1¼ flachdichtend, Z-Maße: L 84mm × B 42mm, PN 10bar, Tmax 120°C (T.-Nr. 996 063)

Führt den Rücklauf von Eingang I unterhalb der eingestellten Temperatur zum geraden Ausgang II (blau markiert) und oberhalb der eingestellten Temperatur zum abgewinkelten Ausgang III (rot markiert).

2) Anschlussverschraubungen:

a) 2x Schraubnippel-Einlegeteil, flach dichtend, R1xDN25 (für Überwurfmutter G1¼), Ms (T.-Nr. 996 032)

b) 1x Überwurfmutter-Pressverschraubung, flach dichtend, DN25, G1¼×Ø28, Rg (T.-Nr. 996 042)

3) Thermostatkopf mit Wendel-Tauchfühler Sollwertbereich 20°C bis 70°C, Kapillarrohr-Länge 2m

Kapillarrohr-Abdichtung Klemmverschraubung R½, Wendel-Tauchfühler-Länge 125mm

Reaktionszeit ca. 5s, PN 10bar, Tmax 90°C (T.-Nr. 996 005)

ACHTUNG: Tauchfühler berührt Heizungswasser - Absperrung bauseits vorsehen!

4) Fühleranschluss

T-Stück schwarz für Fühler Rp1x1x½ (T.-Nr. 996 056)
