3mix DN25s 2x2 VR 3

Art.-Nr. 001 231 Verteiler-Produkte
Zur Steuerung eines gemischten Hochtemperaturkreises, dessen Rücklauf von einer rendeMIX Wärmeverteilung hocheffizient genutzt wird (Zwei- oder Drei-Kammer-Verteiler)

Weitere Informationen?

Weitere Fragen?

Techn. Support kontaktieren


Produktvariante konfigurieren

Nennweite

DN25s

Leistungsklasse

Mischkreis (HT):

Kvs = 11,9 • V'max[100mbar] = 3,8m³/h
Q'max[20K] = 88kW • Q'max[10K] = 44kW

Fließrichtung Erzeuger

Fließrichtung Erzeuger Rechts

Pumpenflansch

am Heizkreisvorlauf (3)

Produktdokumentation

Montageanleitungen

Montageanleitung: Nur für Fachpartner.
Bitte melden Sie sich an oder registrieren Sie sich

Stellantrieb Dreiwegemischer: Nur für Fachpartner.
Bitte melden Sie sich an oder registrieren Sie sich

Ersatzteilzeichnung

Ersatzteilzeichnung: Nur für Fachpartner.
Bitte melden Sie sich an oder registrieren Sie sich

Datenblatt

001231_DBL_2018-09-07.pdf

GAEB

001231.D81

Ausschreibungstext

Baunach Artikel-Stammdaten Version: 02.02.21

BAFA-Förderungsmöglichkeit im Rahmen der Heizungsoptimierung durch hydraulischen Abgleich und Einbau separater Steuerungstechnik

rendeMIX 3-Wege-Mischhahn DN32×G1½(a) Ms58, Küken DN25 Ms58, Deckel Ms58

Zur Steuerung eines gemischten Hochtemperaturkreises, dessen Rücklauf von einer rendeMIX Wärmeverteilung hocheffizient genutzt wird (Zwei- oder Drei-Kammer-Verteiler)

Stellantrieb EMS 90-3P, 230V~ 50Hz 2,3VA 3-Punkt-Signal, 5Nm (240h), 90°, 150s, Adapter grau

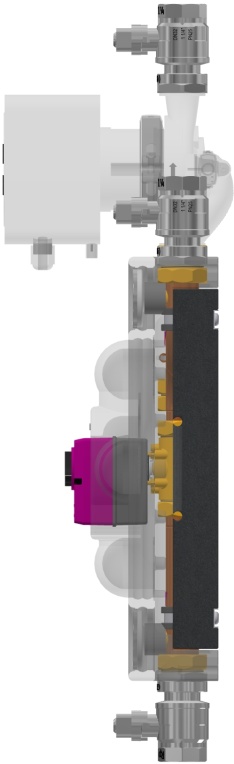

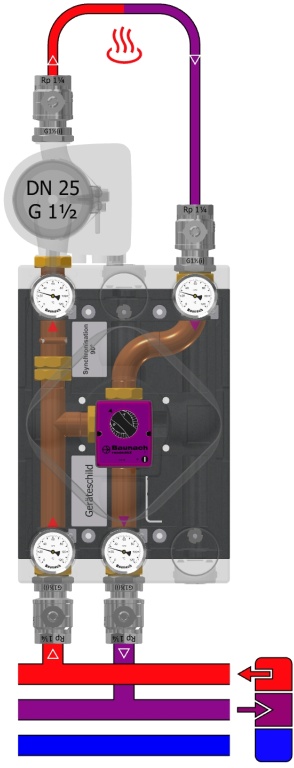

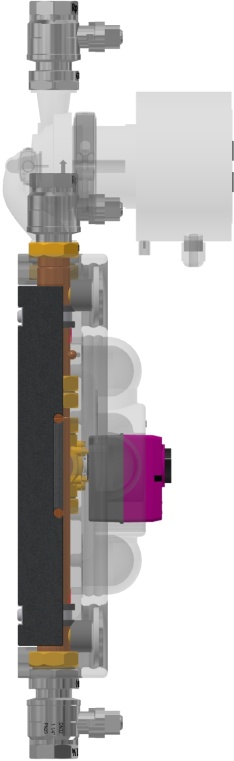

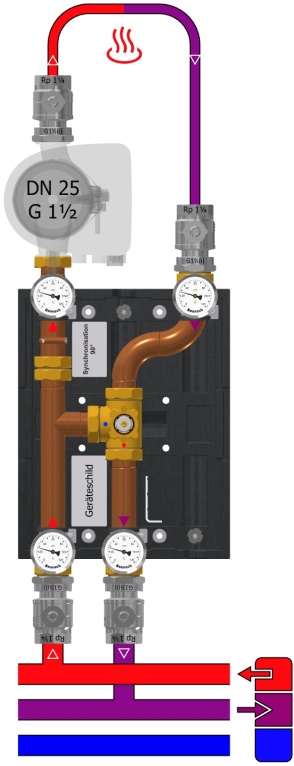

Mischerbaugruppe mit 2 Anschlüssen zur Wärmequelle, CuØ35×1, Rohrabstand zur Wärmequelle 100mm, Rohrabstand zum Mischkreis 200mm, DN32×G1½(a) flach

1 integrierte Schwerkraftbremse/Rückflußverhinderer, Dp10mbar

Mischkreis (HT): Kvs = 11,9 • V'max[100mbar] = 3,8m³/h • Q'max[20K] = 88kW • Q'max[10K] = 44kW • Leckrate < 0,1%

2 Thermometer 0-120°C, Ø63mm, Löthülsen Ms58

4 Kugelhahnverschraubungen, Durchgang DN32, G1½(i)×Rp1¼ flachdichtend, Stopfbuchse, Spindel mit 4-Kant Antrieb SW25

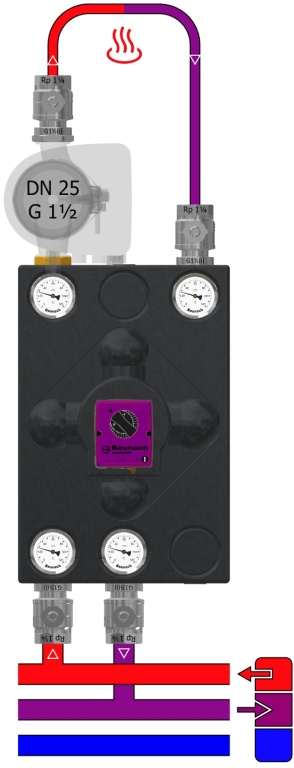

Isolierformschale EPP 40g/l, schwarz, 300×450mm, Schnellmontagesatz

Mit Pumpenflansch G1½(i) für Pumpe DN25 am ungemischten Heizkreisvorlauf (3)

Baugruppe beinhaltet KEIN Pumpenausgleichsstück - PAS L180 (T.-Nr.: 001 338)

Baugruppe enthält keine Pumpe

Modell DN 25 - Verteilerbaugruppe für Verteileranschluss von RECHTS, PN 10bar, Tmax 120°C

Leistungsdaten

Mischkreis (HT): Kvs = 11,9 • V'max[100mbar] = 3,8m³/h • Q'max[20K] = 88kW • Q'max[10K] = 44kW • Leckrate < 0,1%
