Testo della gara d'appalto

Anagrafica articoli Baunach Versione: 19.11.24

Opportunità di finanziamento BAFA nell'ambito dell'ottimizzazione del riscaldamento attraverso il bilanciamento idraulico e l'installazione di una tecnologia per il controllo del flusso volumetrico

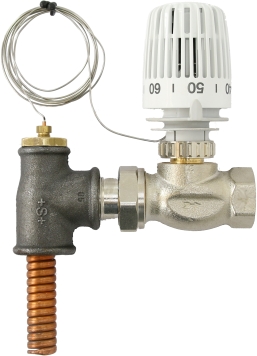

Limitatore termostatico della temperatura di mandata con temperatura minima regolabile, con portata minima fissa di circa 1%

Per il bilanciamento automatico e idraulico degli scambiatori di calore a condensazione a valle di caldaie e unità di cogenerazione, in particolare in combinazione con la nostra stazione di carico rMIX DN25 3×3 C.

composto da:

1) Corpo valvola ad apertura attiva VUO D 200 con portata minima fissa DN20

Kvs = 4,6

V'max [60mbar] = 1,1m³/h

Q'max = 26kW [20K]

Guarnizione EPDM, nipplo di ingresso R¾×Rp¾ Presa di uscita

Attacco a vite conico lato ingresso G1 PN 10bar, Tmax 120°C (codice 996 004)

2) Testa termostatica con sensore a immersione elicoidale TK-WTF

Intervallo del setpoint da 20°C a 70°C

Lunghezza del capillare 2 m Guarnizione del capillare Raccordo a compressione R½

Lunghezza del sensore a immersione a bobina 125 mm, tempo di risposta circa 5 s

ATTENZIONE: il sensore di immersione tocca l'acqua di riscaldamento - provvedere allo spegnimento in loco!

PN 10bar, Tmax 90°C (codice 996 005)

3) Pezzo a T nero, TsF ¾x¾x½ (codice 996 055)
