rSTOR C - so einfach geht Pufferspeicher - Eine Bildergalerie

Jeder Montageschritt aus unserer Anleitung – direkt neben dem echten Baustellenfoto

Wir versprechen eine einfache und schnelle Montage – und zeigen es Ihnen gerne, anstatt es nur zu behaupten. Links sehen Sie den jeweiligen Schritt aus unserer Montageanleitung, rechts das reale Foto von der Baustelle unseres Fachpartners Rudi Schlittenhardt GmbH & Co. KG aus dem Nordschwarzwald.

1. Anlieferung & Transport

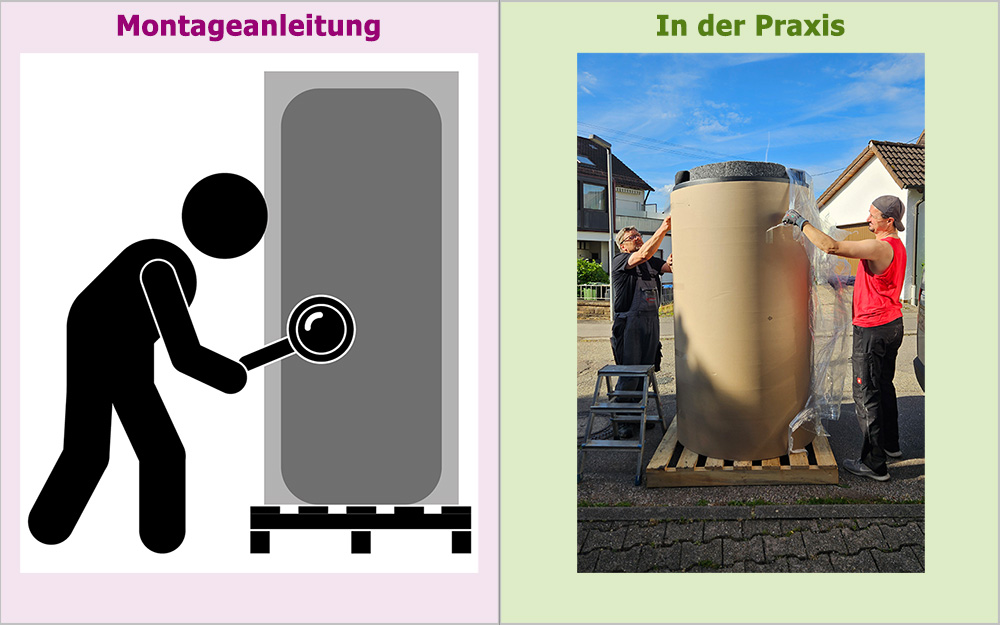

Schritt 1 – Lieferung kontrollieren

Wie in der Anleitung vorgeschrieben, wird der Behälter bei Anlieferung zunächst sorgfältig auf Transportschäden geprüft, bevor die Dämmung heruntergenommen und beiseite gelegt wird.

1. Anlieferung & Transport

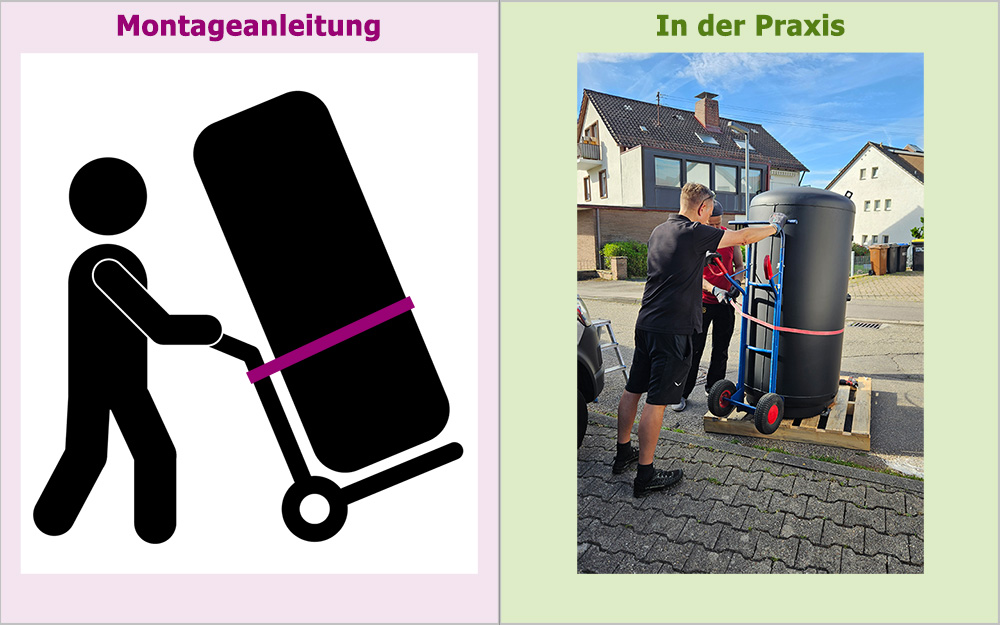

Schritt 2 – Behälter ins Gebäude bringen

Wie im Handbuch beschrieben: Zwei Personen genügen, um den rSTOR C sicher auf der Sackkarre zum Aufstellort zu bringen. Die Behälter werden mit 116 kg (rSTOR C 800) und 128 kg (rSTOR C 1000) als leicht bezeichnet.

1. Anlieferung & Transport

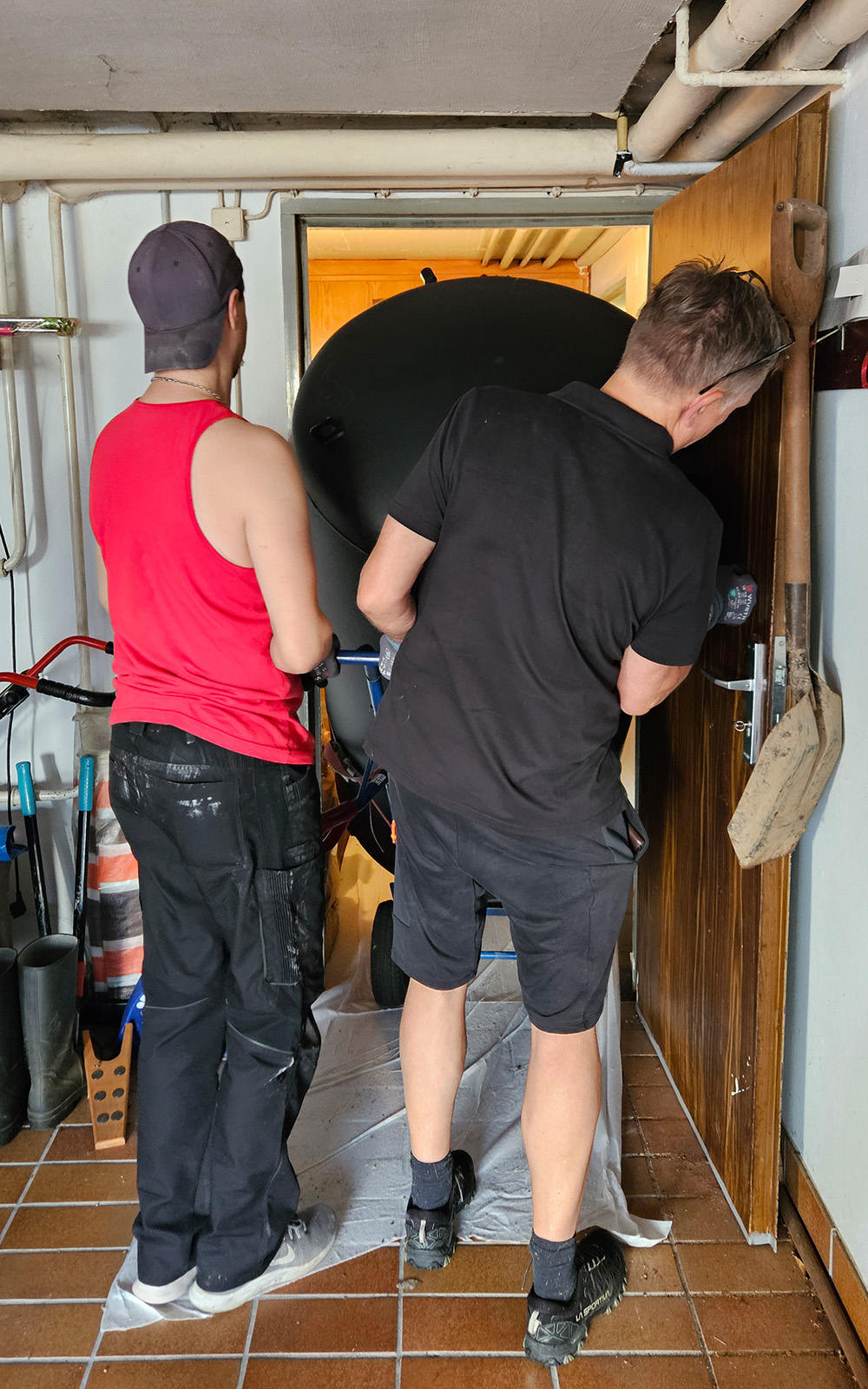

Schritt 2 – Behälter ins Gebäude bringen

Und auch das stimmt: Der rSTOR C passt durch alle Normtüren mit einer Durchgangsbreite ab 81 cm.

1. Anlieferung & Transport

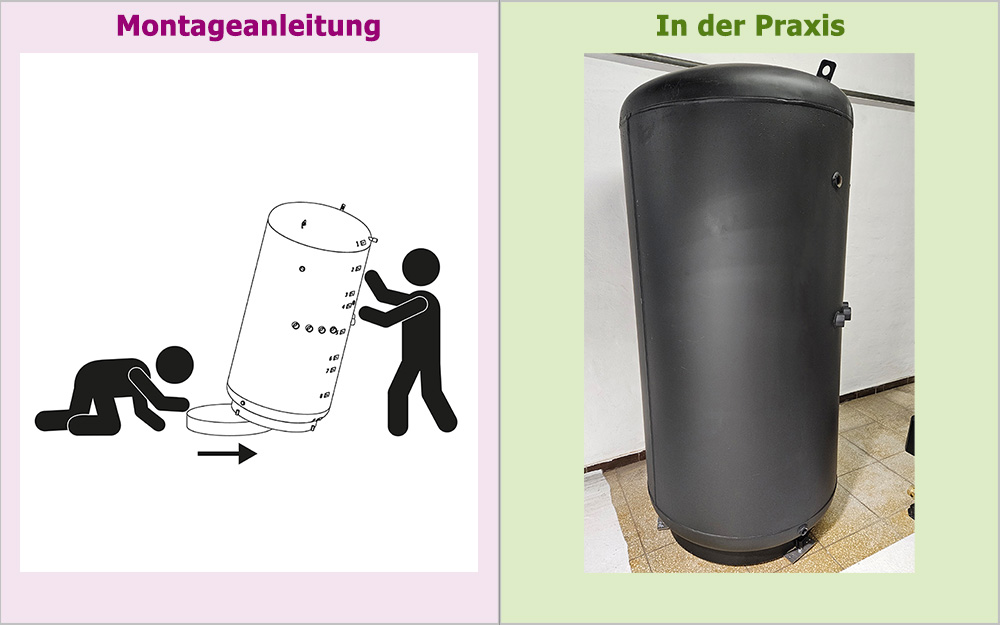

Schritt 3 – Dämmvlies am Aufstellort unterlegen

Am endgültigen Aufstellort angekommen: Bereit für das Bodendämmvlies und die nächsten Montageschritte.

2. Anschlüsse montieren & ausrichten

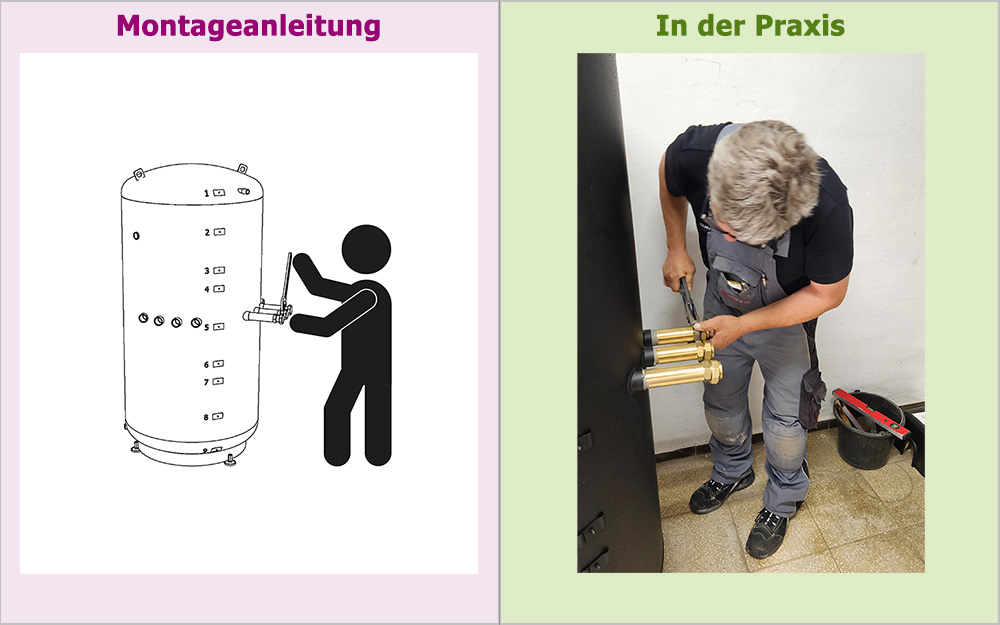

Schritt 4 – Anschluss-Flanschnippel montieren

Genau wie beschrieben: Mit einem Maulschlüssel (SW 42) werden die eingehanften Flanschnippel in die Behältermuffen geschraubt.

2. Anschlüsse montieren & ausrichten

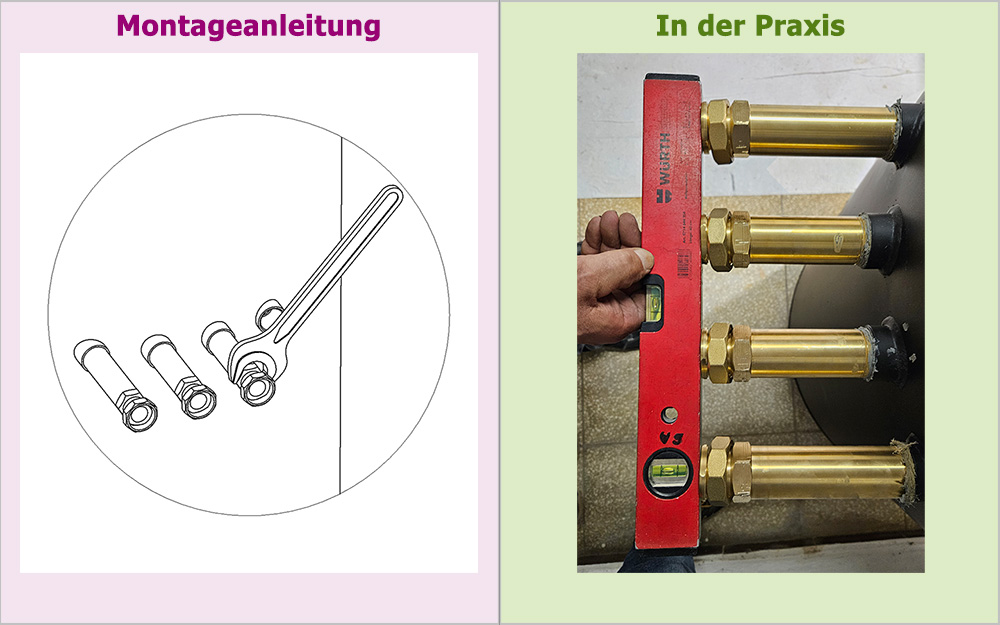

Schritt 5 – Anschluss-Flanschnippel ausrichten

Die Wasserwaage kommt zum Einsatz – exakt wie in der Anleitung, für eine saubere, horizontale Ausrichtung aller Anschlussflansche.

2. Anschlüsse montieren & ausrichten

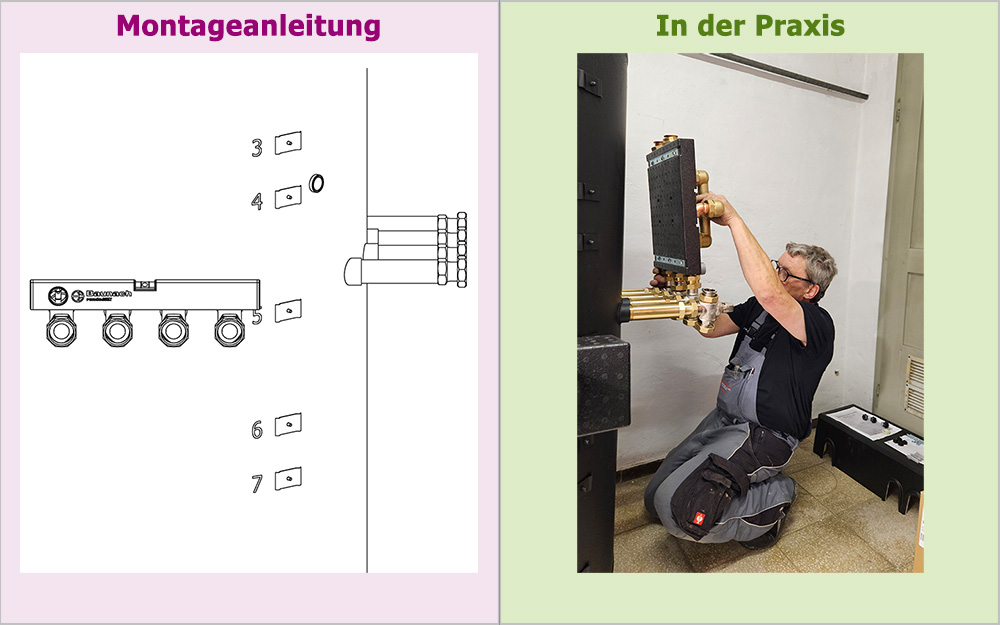

Schritt 6 – Restliche Anschlüsse montieren

Flexibel nach Bedarf ergänzbar: Anschlussgruppen für zusätzliche Wärmeerzeuger, Verbraucher und Solarthermie.

2. Anschlüsse montieren & ausrichten

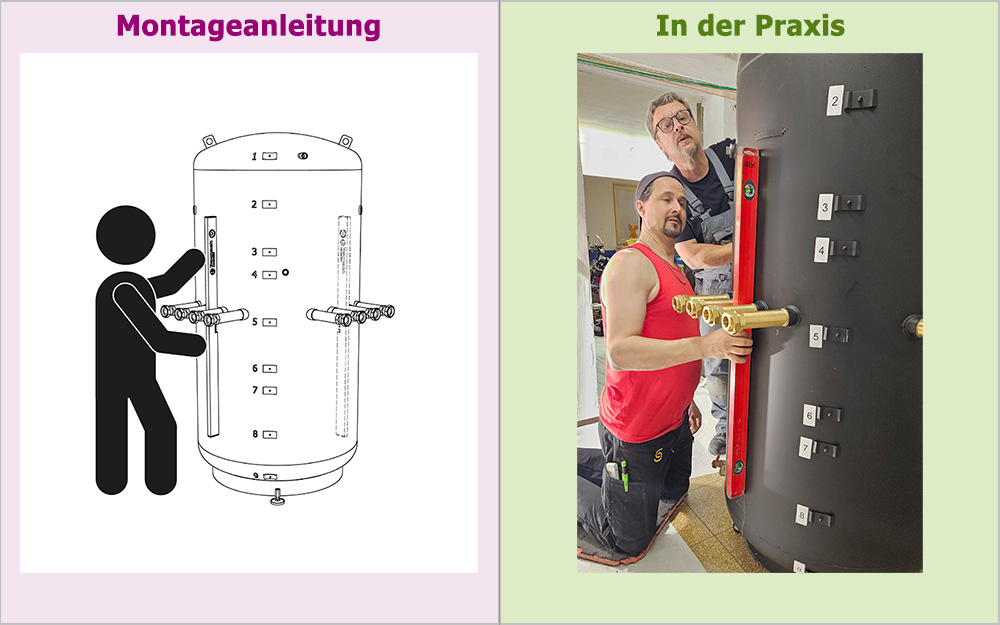

Schritt 7 – Behälter vertikal ausrichten

Zwei Fachleute, eine Wasserwaage: Der Behälter wird über die Stellfüße exakt vertikal ausgerichtet – Grundlage für ein fachgerechtes Montageergebnis.

3. Dämmung montieren

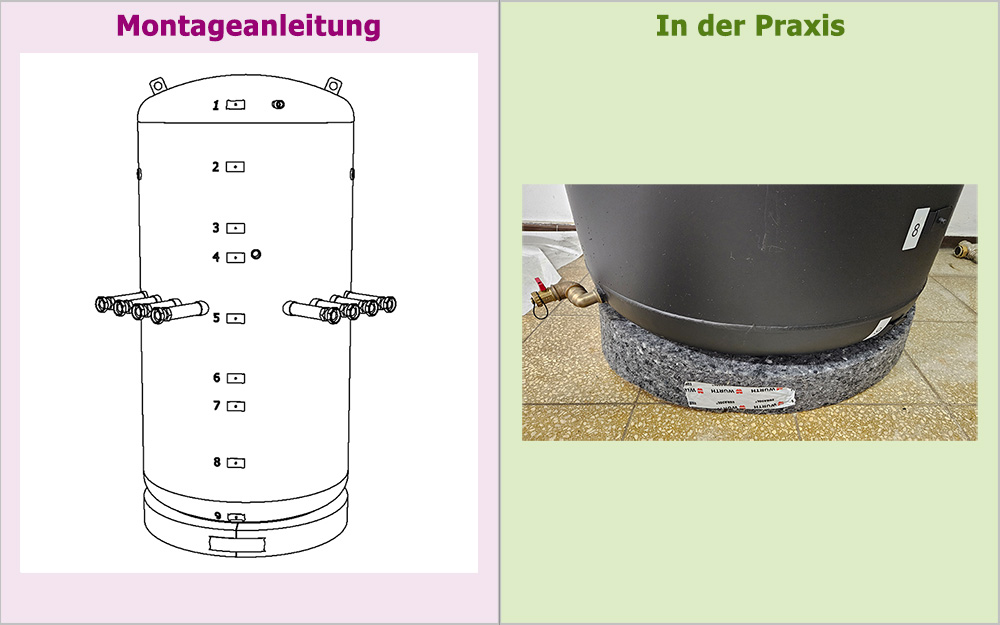

Schritt 8 – Fußring-Dämmvlies

Das Fußring-Außendämmvlies sitzt exakt so, wie es die Anleitung vorsieht – lückenlos gedämmt bis zum Boden.

3. Dämmung montieren

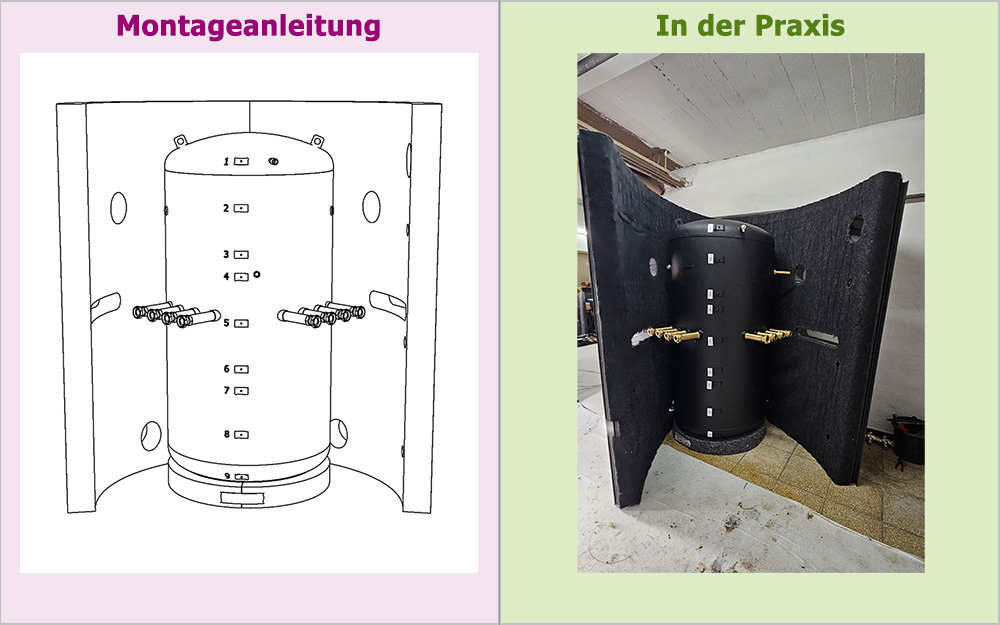

Schritt 9a – Dämmschalen aufstellen

Die beiden Dämmschalen umschließen den Behälter passgenau – alle Anschlüsse liegen exakt in den vorgesehenen Aussparungen.

3. Dämmung montieren

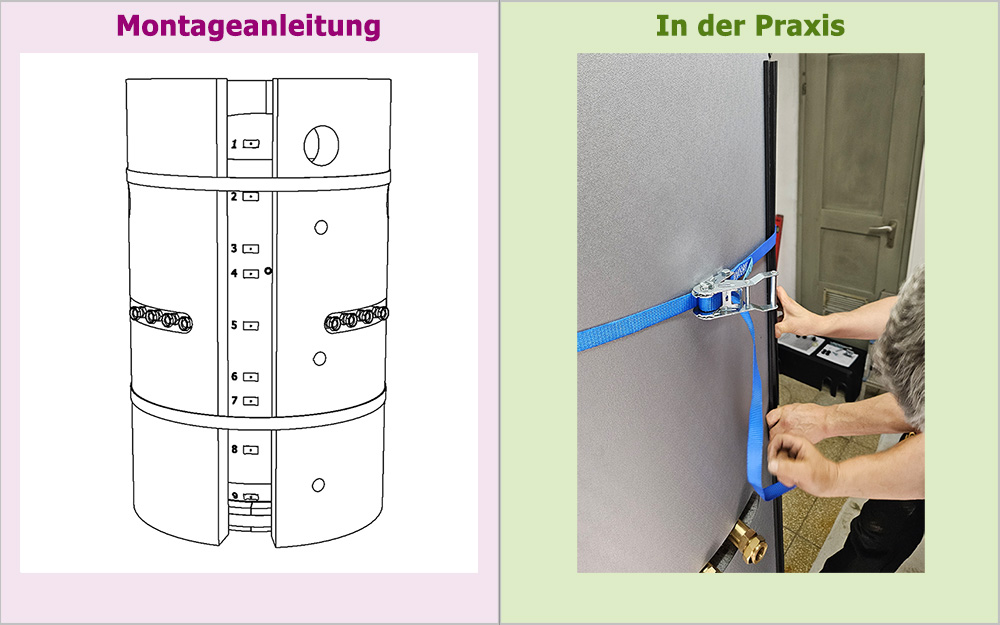

Schritt 9b – Mit Spanngurten verschließen

Mit den beiden Spanngurten werden die Dämmschalen zusammengezogen. Und auch bei der Fühlermontage gibt es keine Fragezeichen mehr: Jeder Platz ist numeriert.

3. Dämmung montieren

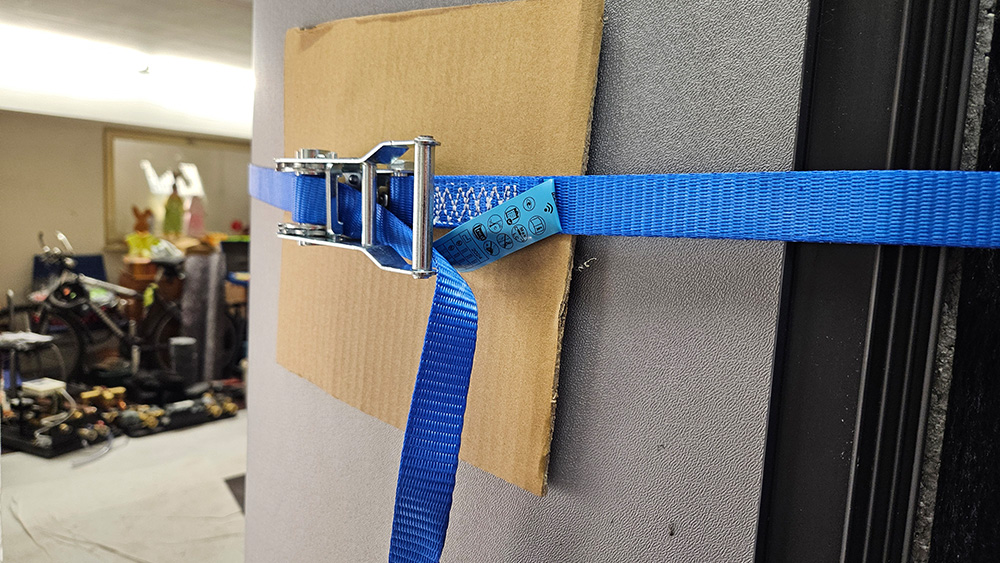

Schritt 9c – Tipp aus der Praxis

Tipp aus der Praxis: Ein Stück Karton schützt die Dämmung zuverlässig vor den Gurtschlössern.

3. Dämmung montieren

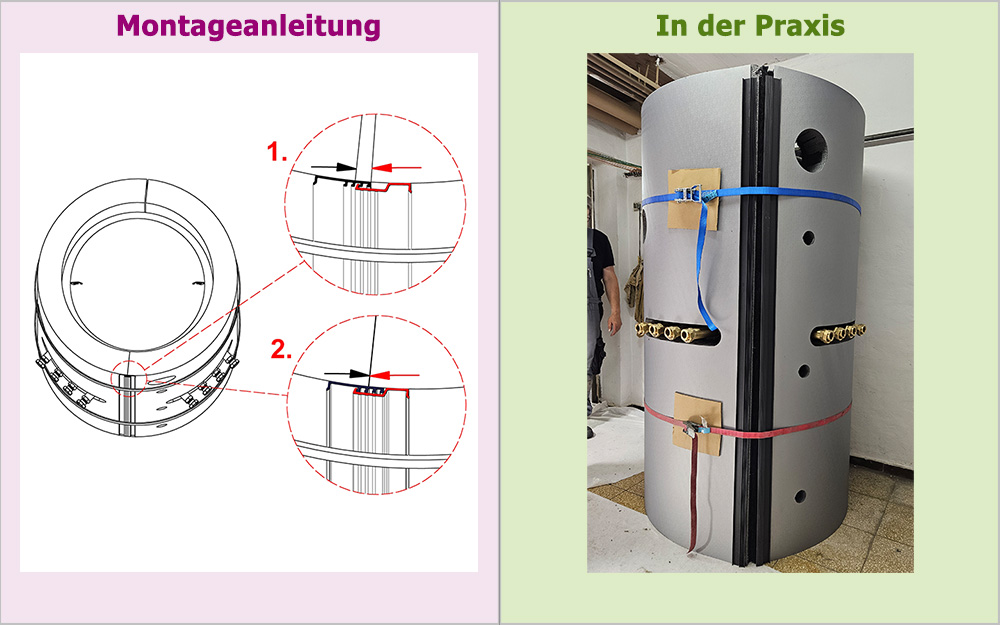

Schritt 9d – Hakenleiste schließen & Deckel aufsetzen

Fertig ummantelt: Die Dämmschalen sind verschlossen, alle Anschlussöffnungen sitzen exakt dort, wo sie hingehören.

4. Kugelhahn-Doppel-Verschraubungen & Fertigstellung

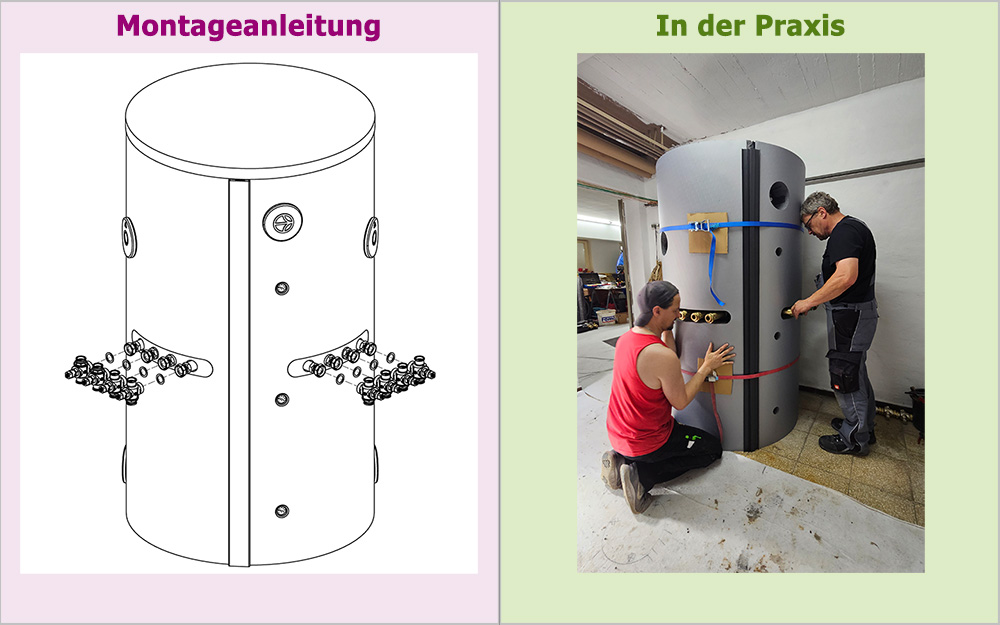

Schritt 10 – Kugelhahn-Doppel-Verschraubungen montieren

Die T-förmigen Kugelhahn-Doppel-Verschraubungen werden flachdichtend montiert – wenige Handgriffe genügen für eine perfekte Ausrichtung.

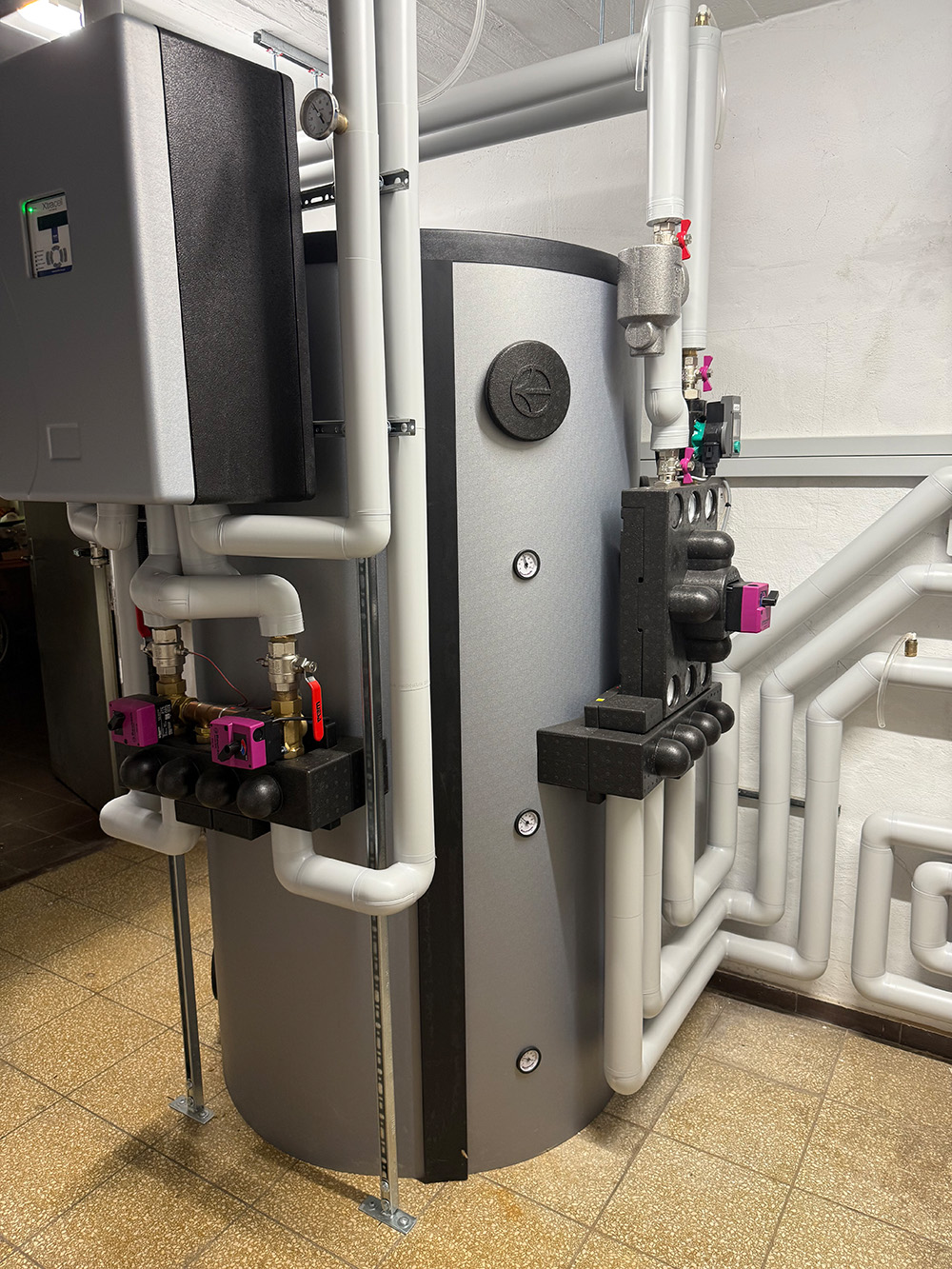

Das fertige Produkt

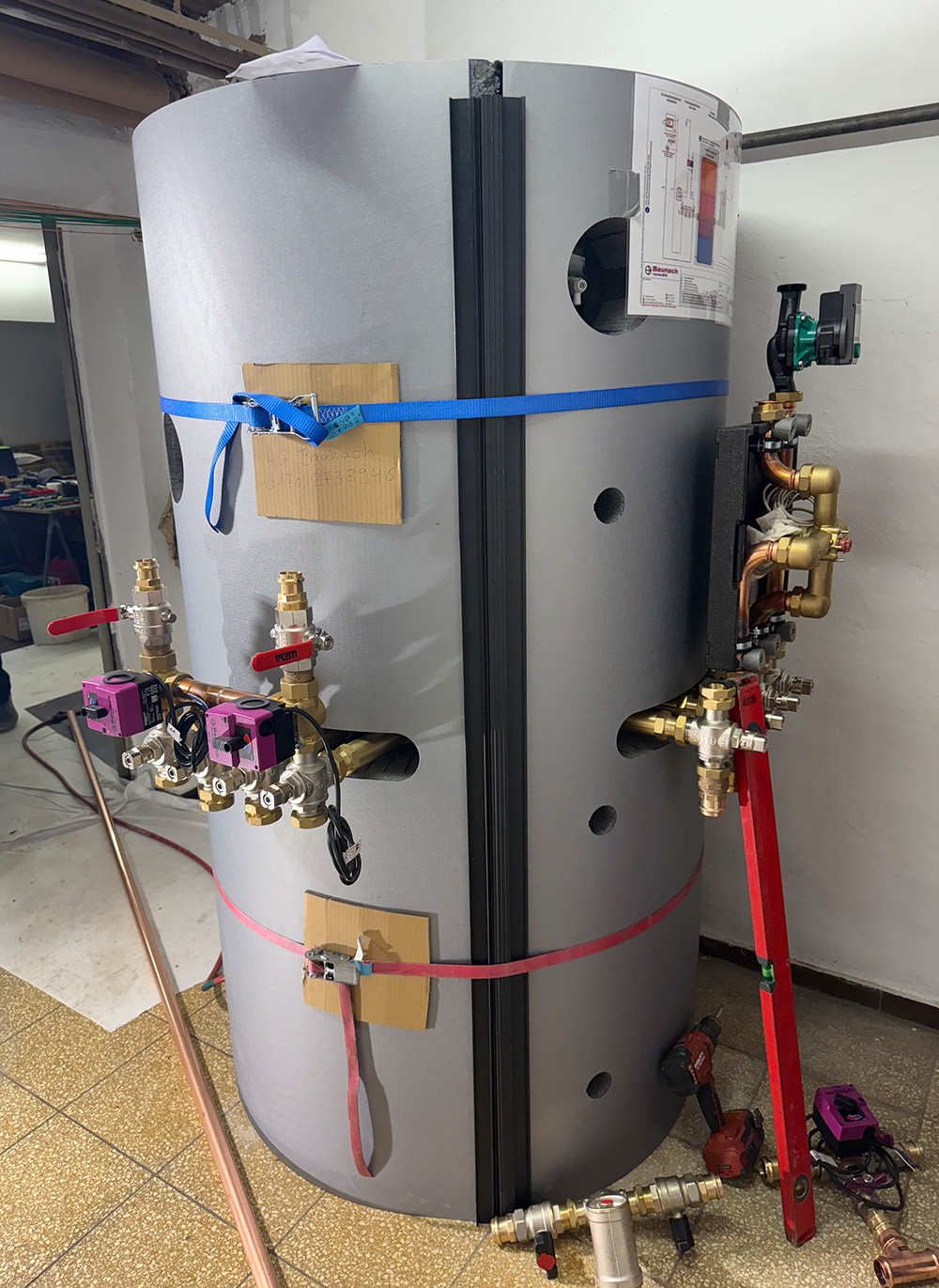

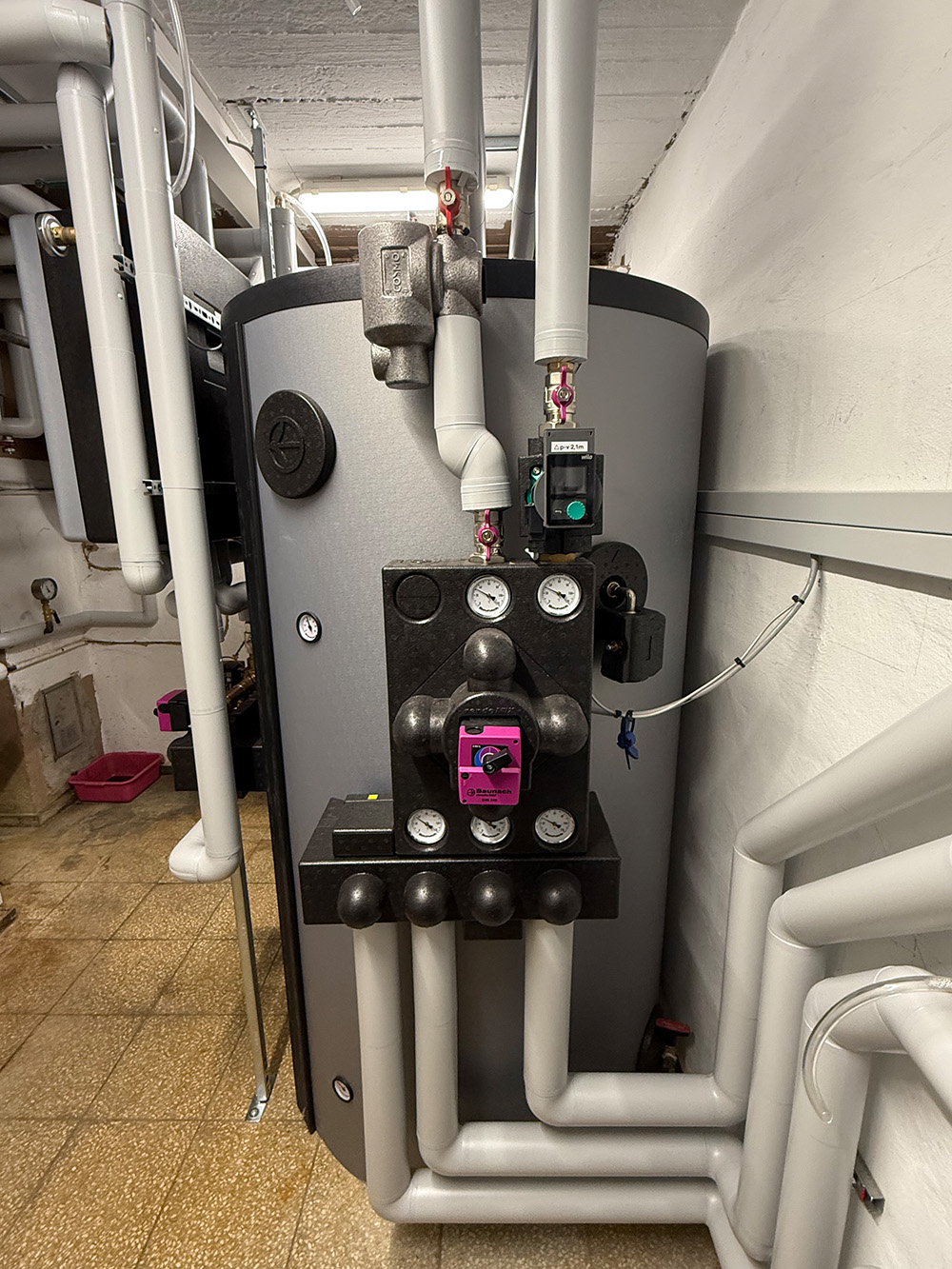

Fertig montierter rSTOR C mit angeflanschten Pumpen- und Ventilbaugruppen und dem Baunach-Hydraulikplan am Speicher

Das Ergebnis: Eine komplett anschlussfertige und ordentliche Verteilerzentrale mit direkt angeflanschten und absperrbaren Pumpen- und Ventilbaugruppen – und dem Baunach-Hydraulikplan am Speicher.
